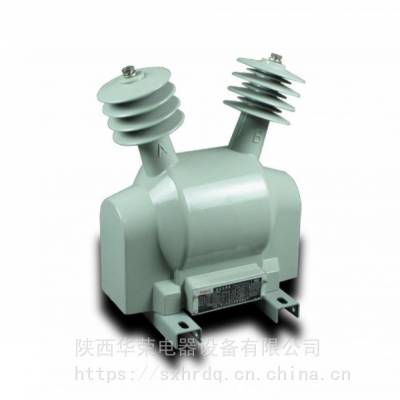

| 品牌：华荣电器 | 是否进口：否 | 产地：西安 |
| 加工定制：是 | 型号：FDGR-10kV | 产品名称：FDGR-10kV |
| 产品认证：DL/T653-1998 | 特色服务：FDGR-10kV | 产品特性：干式 |
安装于变电站内的并联电容器组在退出运行之后，必须需要有放电器件将其内部充有的电荷释放掉，对于实行自动控制投切的电容器组则更要求在规定的时间内将其电荷释放到安全电压以下。因此安装***放电线圈是变电站内并联电容器的必要技术安全措施。
基于并联电容器组及其配套设备在操作中的***性的考虑，电容器组采用单星形接线是******已被***采用的一种接线方式，其放电线圈分别与每相电容器直接并联，二次绕组则接成开口三角形，与保护继电器接成不平衡电压保护回路，作为电容器内部保护。若当电容器组中任一相的某一台电容器内部有部分元件发生损坏故障时，要求不平衡电压保护能够检出并动作与开关，及时将电容器组从电网中断开，此时放电线圈须以其足够高的准确级来***这一保护性能的实现
结构及性能特点
1、产品采用进口环氧树脂真空浇注结构，实现了无油化，完全免除了油渗漏、污染环境和易燃等特点。
2、结构简单，安装使用非常方便。
3、产品维护简单，只需在停电检修时擦去表面灰尘即可。
4、***了内外绝缘使产品具有极高的安全性。
5、采用特殊配方，使产品坚固可靠，机械强度高，在各种环境下长期使用无开裂、断裂等现象。
概述
FDGE8型放电线圈适用于额定频率为50Hz或60Hz、额定电压为10kV及以下的电力系统中，与高压并联电容器组并联连接，当电容器组与系统断开后,能在5s内将电容器组上的剩余电压降至安全电压。在正常运行时，二次绕组可以做电压指示，用户如有特殊要求时，亦可带剩余电压绕组，起到继电保护作用。
产品符合DL/T 653-1998《电压并联电容器用放电线圈订货技术条件》之规定。
正常使用条件
安装场所: 户内。
环境温度: 气温40℃；***气温-5℃；日平均气温不超过 30℃。
大气条件: 大气中无严重污秽。
FDGE8型放电线圈技术参数
产品型号 | 额定电压比 | 准确级或准确级组合 | 额定输出 | 放电容量 | 额定绝缘水平 |
FDGE8/6.6/√3-1.7-1 | 6.6/√3/0.1 | 0.2(0.5) | 20(50) | 1.7 | 7.2/32/60 |
6.6/√3/0.1/0.1/3 | 0.2(0.5)/6P | 20(50)/100 | |||
| 7.2/√3/0.1 | 0.2(0.5) | 20(50) | ||
7.2/√3/0.1/0.1/3 | 0.2(0.5)/6P | 20(50)/100 | |||
FDGE8/11/√3-1.7-1 | 11/√3/0.1 | 0.2(0.5) | 20(50) | 12/42/75 | |
11/√3/0.1/0.1/3 | 0.2(0.5)/6P | 20(50)/100 | |||
FDGE8/12/√3-1.7-1 | 12/√3/0.1 | 0.2(0.5) | 20(50) | ||
12/√3/0.1/0.1/3 | 0.2(0.5)/6P | 20(50)/100 | |||
额定绝缘水平: 0.5/3kV
结构与特点
本系列放电线圈为半封闭环氧浇注式，铁心用***的硅钢片叠装而成，浇注体中有圆筒式同心组合的一次、二次线圈。产品底部夹件上有接地螺栓及供安装用的四个安装孔。
FDGE8型放电线圈外形图及安装尺寸
