| 品牌：华荣电器 | 型号：AFM12/√3-334-1W | 引线类型：颈向引出 |
| 额定电压：1-35KVVV | 标称容量：20-800Kvar | 应用领域：电工电气 |
| 介电材料：聚丙烯薄膜 | 封装/外壳：不锈钢 | 系列：电力电容 |
| 工作温度范围：-40°~+50° | 容差：0.5% | 安装类型：可根据用户需要定制 |
| 尺寸：300mmmm | 等效串联电阻(ESR)：1300m&Omega, | 高度-安装(最大值)：500 |

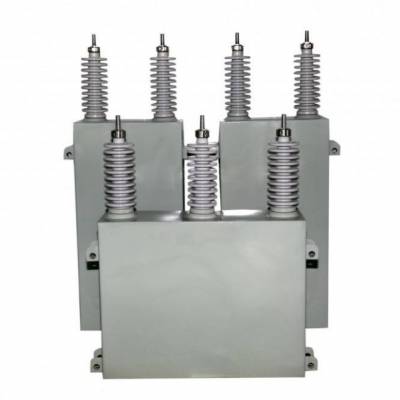

概述
该产品主要作为滤波元器件，与其它的器件如电抗器等)连接在一起组成交流滤波电容器用出于有谐波的电气设备中防止请波对电网的污染或者联结于电气系统中，用来对一种请波电流提供低阳抗通道，达到降低电网谐波水平改善 系统功率因数的目标。
二主要特点
1体积小、重量轻比特性好2损耗小、温升低寿命长
3采用性能优良的绝缘油一供基甲不使产起能满足在零40C低温下运行
四、使用条件
1.环境空气温度: -40+50C ;2.海拔高度: 2000m以下:
3.环境条件:无有害气体及蒸汽，无导电尘埃及剧烈震动，
五、主要技术指标
1.额定电压: 1.2~12kv;
2.额定频率: 50Hz或150Hz，3电容偏差:-5%-+5%，
对于带通道滤波器中，电容器的实测电容值与额定值之差不超过额定值的±5%
对于高通道滤波器中，电容器的实测电容值与额定值之差不超过额定值的±7.5%
电容器容量***取对称偏差，具体偏差由用户与本厂协商确定。
损耗角正切值（tg δ）≤ 0.0005
■执行标准：GB/T11024-2001标准《标称电压1KV以上交流电力系统用并联电容器》
■稳态过电压：
电容器连续运行电压为1.0Un，且能在总额定谐波电压Un加下表所规定的基波电压下运行相应的时间。
工频过电压 | 持续时间 | 说明 |
1.10U1n | 长期 | |
1.15U1n | 每24h中30min | 系统电压的调整与波动 |
1.20U1n | 5min | |
1.30U1n | 1min | 轻载荷时电压升高 |
型号 | 额定电压KV | 额定容量Kvar | 额定电容uF |
AFM4-100-1W | 4 | 100 | 19.89 |
AFM4-150-1W | 4 | 150 | 29.84 |
AFM4-250-1W | 4 | 250 | 49.76 |
AFM4.5-140-1W | 4.5 | 140 | 22.01 |
AFM4.5-182-1W | 4.5 | 182 | 28.61 |
AFM4.5-200-1W | 4.5 | 200 | 31.45 |
AFM4.5-210-1W | 4.5 | 210 | 33.01 |
AFM4.5-280-1W | 4.5 | 280 | 44.01 |
AFM6.3-225-1W | 6.3 | 225 | 18.05 |
AFM6.3-250-1W | 6.3 | 250 | 20.05 |
AFM6.3-300-1W | 6.3 | 300 | 24.07 |
AFM6.6-150-1W | 6.6 | 150 | 10.96 |
AFM6.6-300-1W | 6.6 | 300 | 21.93 |
