| 品牌：陕西华荣 | 是否进口：否 | 产地：西安 |
| 加工定制：是 | 型号：咸阳10KV无功补偿成套装置 | 额定电压：10KVVV |
| 额定频率：50HZhzhz | 介电强度：10KVVV | 整机功耗：150WW |
| 最小包装数：1 |
结构特点
产品概述

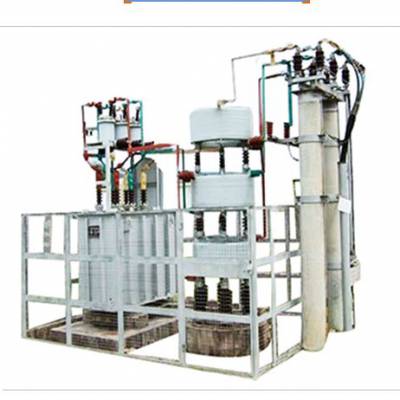

高压并联电容器装置主要应用于工频50Hz成套装置电压等级为6kV无功补偿10kV，35kV三相交流电力系统中，用来提高系统功率因数，改善电网电压质量，降低线路损耗，提高电气设备用电水平。
2．装置安装运行环境：
2.1安装运行地区海拔不超过1000m（超过1000m在订货时需说明）。
2.2安装运行地区环境温度-25～+45℃（特殊运行环境在订货时需说明）。
2.3安装运行地区无导电性或爆炸性尘埃，无有害气体及蒸汽，无剧烈的机械震动。
2.4安装场所：户外或户内。
3．执行标准：
GB/T11024.1-2001标称电压1kV以上交流电力系统用并联电容器：总则、性能、试验和定额安全要求安装和运行导则
GB/T11024.4-2001标称电压1kV以上交流电力系统用并联电容器：内部熔丝
GB50227-96并联电容器设计装置技术规范
JB7112-2000集合式并联电容器
DL/T840-2003高压并联电容器技术条件
DL/T604高压并联电容器装置订货技术条件
DL/T628-1997 集合式并联电容器订货技术条件
型号说明
主要技术参数
序 | 装置型号 | 额定电压 | 额定容量 | 额定电流 | 电容器型号 | 电抗器型号 | 装置相关尺寸（mm） | ||||||||||
L | E | L1 | L2 | L3 | E1 | E2 | E3 | N | M | D | |||||||
1 | TBB35-3000/100AC | 35 | 3000 | BAM11-100-1 | |||||||||||||
2 | TBB35-4800/100AC | 35 | 4800 | BAM11-100-1 | |||||||||||||
3 | TBB35-6000/100AC | 35 | 6000 | BAM11-100-1 | |||||||||||||
4 | TBB35-8016/334ACW | 35 | 8016 | BAM11-334-1W | |||||||||||||
5 | TBB35-10020/334ACW | 35 | 10020 | BAM11-334-1W | |||||||||||||
